Расчет и проектирование системы коммутации TDM-сети

Готовая работа

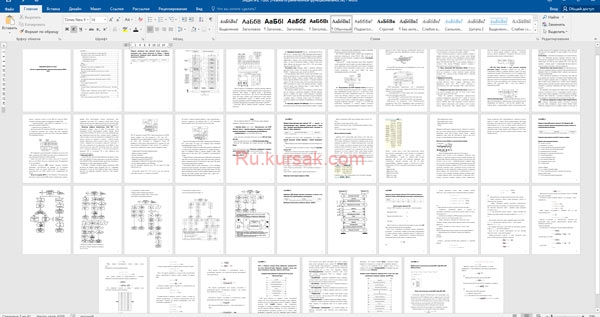

  • photo

Курсовой проект на тему:

Расчет и проектирование системы коммутации TDM-сети

Содержание

ЗАДАНИЕ 1.1 …3

Структурная схема модельной системы коммутации …4

Структурная схема системы коммутации DMS-100 …5

1.Центральные компоненты …6

2. Переферийные компоненты …9

3. Оборудование ОКС №7 …13

Вывод 16

ЗАДАНИЕ 1.2… 17

Параметры сигнала запроса информации АОН …17

Принцип определения номера… 18

Физические основы обработки многочастотного сигнала… 20

ЗАДАНИЕ 2.1. ….22

Входящий междугородный вызов R1.5 с декадным набором …22

ЗАДАНИЕ 2.2. …28

Исходящий местный вызов к свободному абоненту. Отбой Б. …28

ЗАДАНИЕ 3 …30

Расчет нагрузки модельной АТС …30

ЗАДАНИЕ 4.1. …37

Сценарий обмена сообщениями протокола INAP для услуги Бесплатный вызов …37

Сценарий обмена сообщениями протокола INAP в случае, если перед установлением соединения требуется ввод PIN-кода …39

ЗАДАНИЕ 4.2. ….40

Расчет числа сигнальных линков ОКС7 между SSP и SCP ….40

Условия заданий:

ЗАДАНИЕ 1.1

Построить структурную схему модельной системы коммутации и структурную схему системы коммутации из таблицы. Провести сравнительный инженерный анализ модельной станции с системой коммутации из таблицы.

Вариант Тип системы коммутации Компания-разработчик Примечание
Х5 + Х6 = 5 DMS-100 Nortel

ЗАДАНИЕ 1.2

Построить общую структурную схему модельной АТС и выделить на ней соответствующий модуль. Разработать описания функций и общую схему реализации модуля/подсистемы/устройства системы коммутации из таблицы 3. Форма произвольная.

Вариант Модуль / подсистема / устройство Примечание
Х4 + Х6 = 1 Генератор АОН

ЗАДАНИЕ 2.1.

Построить общую SDL-систему модельной АТС. Разработать SDL-диаграмму процесса управления обслуживанием вызова из таблицы 5 и соответствующие комментарии.

Вариант SDL-процесс Примечание
Х4 + Х5 = 6 Входящий междугородный вызов R1.5 с декадным набором Том 1

ЗАДАНИЕ 2.2.

Разработать MSC-сценарий протокола сигнализации из таблицы 6 для модельной АТС с соответствующими комментариями.

Вариант Сценарий Прим.
Х6 = 0 Исходящий местный вызов к свободному абоненту. отбой Б

ЗАДАНИЕ 3

Выполнить расчет нагрузки модельной АТС по исходным данным из таблицы 8 и сделать соответствующие комментарии в процессе расчета.

Вариант (Х5 + Х6) N1 N2 N3 Y ГТС Yнеп L
5 2400 2700 800 2600 350 1,25

ЗАДАНИЕ 4.1.

Х6=0, 1, 2. Пояснить сценарий обмена сообщениями протокола INAP для услуги Бесплатный вызов. Нарисовать сценарий в случае, если перед установлением соединения требуется ввод PIN-кода.

ЗАДАНИЕ 4.2.

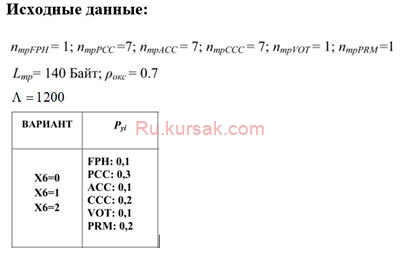

Провести расчет числа сигнальных линков ОКС7 между SSP и SCP. Исходные данные:

Детали:

Формат файла(-ов): doc

Тип работы: Курсовой проект

Предмет: Компьютерные науки

Год написания: 2010

Страниц: 41

Цена: 307 руб. (можно купить часть работы)
