РАСЧЕТ СХЕМ С ОПЕРАЦИОННЫМИ УСИЛИТЕЛЯМИ

Пояснительная записка к курсовой работе

по курсу “Общая электротехника и  электроника”

Содержание

1. Характеристики операционного усилителя

2. Введение

3. Расчет пропорционально-интегрального усилителя

4. Расчет пропорционально-дифференциального усилителя

5. Расчет неинвертируемого усилителя переменного напряжения

6. Расчет сравнивающего устройства

7. Заключение

8. Список литературы



Характеристики операционного усилителя К140 УД7

Коэффициент усиления Коу 500000
Напряжение питания В Uп ±15
Максимальное выходное напряжение В Umоу ±11,5
Максимальный выходной ток Im   20
Напряжение смещения (сдвига) mB Uсм   4
Средний входной ток нA Iвх   200
Входное сопротивление МOм rвх оу   0,4
Выходное сопротивление rвых оу   150

Введение

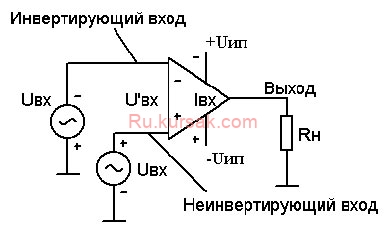

Операционный усилитель – это усилительное устройство с большим коэффициентом усиления в широкой полосе частот, начиная с нулевой частоты. Операционный усилитель, как правило, сложное многокаскадное электронное устройство, частично выполненное на дифференциальных усилительных каскадах.    Условное обозначение операционного усилителя:

Обычно операционный усилитель имеет две пары входных и одну пару выходных электродов. Вход, напряжение на котором совпадает по фазе с выходным напряжением, носит название неинвертирующий, обозначается знаком «+».Второй вход, напряжение на котором сдвинуто по фазе на 180º относительно выходного напряжения, носит название инвертирующего, обозначается ○ или знаком « – ».

Характерной особенностью операционного усилителя является то, что он дает возможность получить близкое к нулю выходное напряжение при отсутствии входного сигнала. При этом потенциалы обоих входов будут близки к потенциалу выхода усилителя. Эти свойства операционного усилителя позволяют подключать нагрузку и источники входных напряжений, не заботясь о разделении переменной и постоянной составляющих. В составе операционного усилителя условно можно выделить входную, выходную части и каскады связи между ними.

Входная часть операционного усилителя содержит дифференциальные усилители. Выходная часть включает каскады усиления по мощности и обеспечивает работу операционного усилителя на заданную нагрузку с определенной амплитудой выходного напряжения. Каскады связи служат для усиления по напряжению и позволяют осуществить согласование уровней сигнала.

Детали:

Формат файла(-ов): doc

Тип работы: Курсовая работа

Предмет: Физика

Год написания: 2006

Страниц: 28

Литературы: 3 шт.

Есть: картинки, таблицы, графики

Цена: 1533 руб. (можно купить часть работы)
