Контрольная работа

по дисциплине «Детали машин и механизмов»

Тема: Привод механизма

Содержание

Задание……3

Выполнить кинематический расчет привода, подобрать стандартный электродвигатель, выполнить проектный и проверочный расчет редуктора, подобрать смазку, определить силы в зацеплении, выполнить геометрический расчет. По полученным данным выполнить ориентировочный и проверочный расчет быстроходного вала, подобрать подшипники.

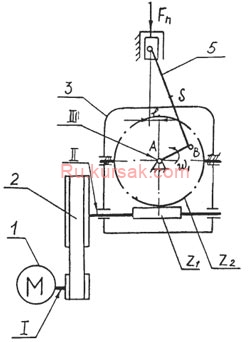

1 – электродвигатель; 2 – плоскоременная передача; 3 – червячный одноступенчатый редуктор; 4 – муфта компенсирующая.

Исходные данные:

Ттих = 425 Н*м – вращающий момент на выходном валу механизма, nтих = 100 (1/мин) – частота вращения на выходном валу механизма, nдв = 3000 (1/мин) – частота вращения вала электродвигателя, t∑ = 10000 ч – срок службы передачи.

1. Кинематический расчет привода и выбор электродвигателя…….4

2. Проектирование закрытой передачи…..8

2.1. Выбор материала и расчет допускаемых напряжений……8
2.2. Проектный расчет………11
2.3. Проверочный расчет……..14
2.4. Определение геометрических параметров передачи…..17
2.5. Определение сил в зацеплении передачи…………18
2.6. Смазка передачи…………….19

3. Проектирование открытой передачи………….20

3.1. Проектный расчет…….20
3.2. Силы в передаче…….22
3.3. Проверочный расчет……24

Список литературы……25
